力試し模擬試験

【乙種7類】模擬試験 第2回｜全35問・解答解説付き

消防設備士乙種7類の学習範囲を、筆記30問・鑑別等5問の全35問で確認するオリジナル模擬試験第2回です。漏電火災警報器の構造、配線、現行規格、点検を扱います。実際の試験問題を転載したものではありません。

このページは問題のみです。先に解き、終了後に解答・解説で確認してください。印刷用の解答用紙も利用できます。

試験構成と合格基準

乙種7類は、科目免除がない場合、筆記30問と鑑別等5問で、試験時間は1時間45分です。

区分 公式の問題数 この模試
消防関係法令 共通6問＋類別4問＝10問 問1〜10
基礎的知識 電気5問 問11〜15
構造・機能および整備 電気9問＋規格6問＝15問 問16〜30
鑑別等 5問 問31〜35

公式の合格基準は、筆記の各科目40％以上かつ筆記全体60％以上、実技全体60％以上です。消防関係法令は共通6問と類別4問を合わせた10問で一科目として判定されます。実技の小問別配点は公表されていないため、正答数だけを公式得点へ換算することはできません。

資料を見ず、1時間45分を上限として取り組んでください。科目免除を申請する場合は、受験する支部の最新試験案内で免除範囲・問題数・時間を確認してください。

消防関係法令（問1〜10）

問1

消防法令上の「関係者」の組合せとして正しいものはどれか。

  1. 所有者・管理者・占有者
  2. 設計者・施工者・販売者
  3. 消防長・消防署長・消防吏員
  4. 国・都道府県・市町村

問2

消防用設備等の分類として正しいものはどれか。

  1. 漏電火災警報器―警報設備
  2. 避難はしご―消火設備
  3. 消火器―警報設備
  4. 連結送水管―避難設備

問3

乙種第7類消防設備士の業務範囲として正しいものはどれか。

  1. すべての消防用設備等の工事ができる
  2. 漏電火災警報器の整備・点検を行える
  3. 自動火災報知設備の工事だけができる
  4. 消防機関に代わって設置命令を出せる

問4

現在の漏電火災警報器の変流器と受信機に関する制度として正しいものはどれか。

  1. いずれも自主表示対象機械器具等である
  2. いずれも検定対象機械器具等である
  3. 表示制度の対象外である
  4. 受信機だけが検定対象である

問5

消防用設備等の機器点検と総合点検の標準的な周期として正しいものはどれか。

  1. 機器点検6か月、総合点検1年
  2. 機器点検1年、総合点検3年
  3. いずれも3年
  4. いずれも設置時だけ

問6

消防用設備等の点検結果を消防長または消防署長へ報告する期間として正しいものはどれか。

  1. すべて6か月に1回
  2. 特定防火対象物は1年に1回、その他は3年に1回
  3. 特定は3年、その他は1年
  4. すべて5年に1回

問7

漏電火災警報器の設置義務を判定する手順として適切なものはどれか。

  1. 建物名だけで決める
  2. 契約電流だけで決める
  3. 鉄網入りの壁・床・天井等の構造条件を確認し、用途・面積・契約電流等の該当区分を照合する
  4. 木造ならすべて設置する

問8

漏電火災警報器の設置基準における「契約電流容量が50Aを超えること」の扱いとして正しいものはどれか。

  1. すべての設置区分に共通する条件
  2. 複数ある設置区分のうち一つに用いられる条件
  3. 50Aちょうども50A超に含む
  4. 受信機の公称作動電流値を決める条件

問9

漏電火災警報器の変流器の取付位置として適切なものはどれか。

  1. 原則として建物へ電気を供給する屋外の電路に設け、困難な場合は引込口に近接した屋内電路等を検討する
  2. 必ず受信機の内部へ設ける
  3. 必ず各室の分岐回路へ設ける
  4. 点検できない壁内へ埋め込む

問10

可燃性蒸気・粉じん等が滞留するおそれのある場所における漏電対策として適切なものはどれか。

  1. 危険場所の内部へ受信機だけを置く
  2. 警報を停止する
  3. 警報器と連動して電流を遮断する装置を危険場所の外の安全な場所へ設ける
  4. 漏電時も電路を遮断しない

基礎的知識・電気（問11〜15）

問11

120Vの電源に30Ωの抵抗を接続したとき、流れる電流はどれか。

  1. 0.25A
  2. 4A
  3. 90A
  4. 3,600A

問12

12Ωと24Ωの抵抗を並列接続したときの合成抵抗はどれか。

  1. 6Ω
  2. 8Ω
  3. 18Ω
  4. 36Ω

問13

200Vで5A流れる負荷を3時間使用したときの電力量はどれか。

  1. 1kWh
  2. 3kWh
  3. 15kWh
  4. 3,000kWh

問14

コンデンサのリアクタンスについて正しいものはどれか。

  1. 周波数が高くなると小さくなる
  2. 周波数に関係しない
  3. 周波数が高くなると必ず無限大になる
  4. 直流抵抗と常に等しい

問15

理想変圧器の一次巻数が200回、二次巻数が100回で、一次電圧が100Vのとき、二次電圧はどれか。

  1. 25V
  2. 50V
  3. 100V
  4. 200V

構造・機能および整備・電気（問16〜24）

問16

漏電火災警報器の変流器が漏えい電流を検出する原理として正しいものはどれか。

  1. 警戒電路の各電線を流れる電流の不平衡を検出する
  2. 室温だけを測る
  3. 煙の濃度を測る
  4. 電気料金を積算する

問17

単相3線式の警戒電路へ変流器を設ける方法として適切なものはどれか。

  1. 3本すべてを同じ方向に通す
  2. 外線1本だけを通す
  3. 中性線だけを通す
  4. 各線を別々の変流器へ必ず通す

問18

単相2線式回路のうち1本だけを変流器へ通した場合に起こる問題として適切なものはどれか。

  1. 負荷電流そのものが不平衡として現れる
  2. 正常電流が完全に相殺される
  3. 受信機の電源が不要になる
  4. 音響装置だけが停止する

問19

漏電火災警報器を構成する機器の組合せとして正しいものはどれか。

  1. 変流器と受信機
  2. 感知器と発信機
  3. スプリンクラーヘッドと流水検知装置
  4. 避難はしごと緩降機

問20

集合型受信機の説明として正しいものはどれか。

  1. 2以上の変流器と組み合わせ、1組の電源装置・音響装置等で構成される受信機
  2. 変流器と同じ箱に入った受信機
  3. 音響装置を持たない受信機
  4. 屋外専用の変流器

問21

受信機が変流器から漏電信号を受けたときの表示として正しいものはどれか。

  1. 赤色表示と音響信号で自動的に表示する
  2. 緑色表示だけを行う
  3. 手動操作まで何も表示しない
  4. 電源表示を消すだけ

問22

受信機に設ける試験装置で確認できるものとして適切な組合せはどれか。

  1. 受信機入力への試験電圧と、変流器に至る外部配線の断線
  2. 建物の耐震性能と避難経路
  3. 電気料金と契約電流
  4. 消火器の放射性能と薬剤量

問23

漏電火災警報器の受信機電源を分岐する位置として原則正しいものはどれか。

  1. 電流制限器の一次側
  2. 電流制限器の二次側だけ
  3. 変流器の二次端子
  4. 音響装置の出力端子

問24

B種接地線と変流器の関係について正しいものはどれか。

  1. 消防法施行規則はB種接地線へ変流器を設ける方式も認めている
  2. B種接地線へ変流器を設けることは常に禁止される
  3. B種接地線は音響装置だけに接続する
  4. B種接地線方式では受信機が不要になる

構造・機能および整備・規格（問25〜30）

問25

現行の規格省令が構造に応じて定める変流器の種別はどれか。

  1. 屋内型と屋外型
  2. 貫通型と分割型だけ
  3. 単独型と集合型
  4. P型とR型

問26

漏電火災警報器の公称作動電流値に関する現行規格として正しいものはどれか。

  1. 50mA以下
  2. 200mA以下
  3. 500mA以上
  4. 1Aを超えること

問27

感度調整装置を有する漏電火災警報器について、調整範囲の最大値として正しいものはどれか。

  1. 100mA以下
  2. 200mA以下
  3. 1A以下
  4. 10A以下

問28

受信機の機能試験に関する現行規格として正しいものはどれか。

  1. 設計出力電圧の52％で30秒以内に作動せず、75％で1秒以内に作動する
  2. 52％で必ず直ちに作動する
  3. 75％でも作動してはならない
  4. 電圧割合に関する試験はない

問29

漏電火災警報器の音響装置の現行規格として正しいものはどれか。

  1. 中心から1mで70dB以上
  2. 中心から10mで30dB以上
  3. 音圧基準はない
  4. 必ず90dBちょうど

問30

直流500Vの絶縁抵抗計で5MΩ以上という値の扱いとして適切なものはどれか。

  1. 変流器・受信機の製品規格上の試験値で、定期点検の一律判定値とは区別する
  2. すべての定期点検で必ず警戒電路へ印加する値
  3. 音響装置の音圧判定値
  4. 設置義務を決める面積値

実技・鑑別等（問31〜35）

画像の代わりに機器の特徴、配線、測定値を文章で示しています。名称だけでなく、判断根拠や是正内容も記述してください。

問31

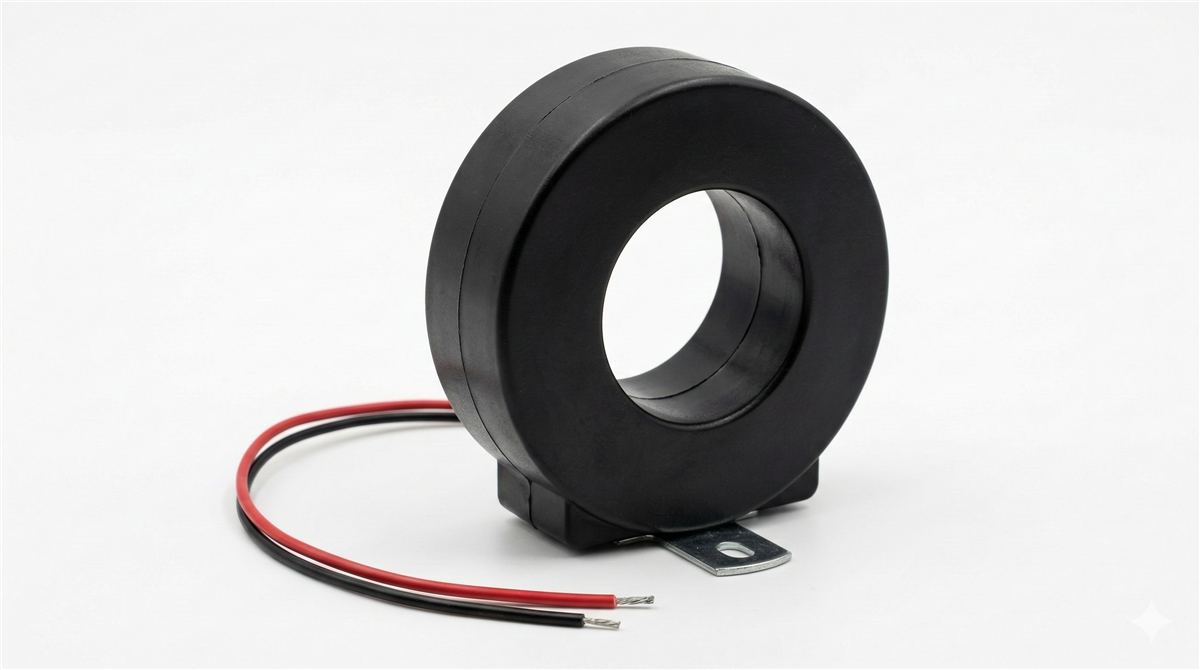

環状の鉄心に二次巻線があり、警戒電路の全電線を中央へ通す機器がある。名称と、漏えい電流を検出する原理を答えなさい。

問32

単相2線式の警戒電路で、2本のうち1本だけが変流器を貫通していた。不適切な点と、正しい通線方法を答えなさい。

問33

受信機の電源が電流制限器の二次側から分岐されていた。不適切な点と、原則となる分岐位置を答えなさい。

問34

公称作動電流値を200mAに設定した受信機を3回試験したところ、70mA、160mA、215mAで作動した。点検基準に適合しない値と、計算根拠を答えなさい。

問35

公称作動電流値200mAの受信機が210mAで作動し、音響装置を前面1mで測定すると68dBだった。作動電流値と音圧をそれぞれ判定しなさい。

解き終わったら

解答・解説ページで、正答だけでなく判断根拠も確認してください。この模試は公式試験の難易度や得点を保証するものではありません。
