消火器の安全装置と主要部品｜安全栓・圧力計・減圧孔の役割

消火器の部品は、同じ名前でも役割を取り違えやすく、加圧方式や型式によって有無も変わります。特に区別したいのは、安全栓・指示圧力計・減圧孔（減圧溝）・安全弁です。

この記事では、規格省令と消防庁の点検要領に沿って、主要部品の役割と方式別の違いを整理します。実物を扱うときは、一般論だけで判断せず、銘板・使用方法・取扱説明書を優先してください。

部品を見る前に加圧式と蓄圧式を区別する

「加圧式」と「蓄圧式」は、消火剤を放射する圧力をどのように得るかで区別されます。

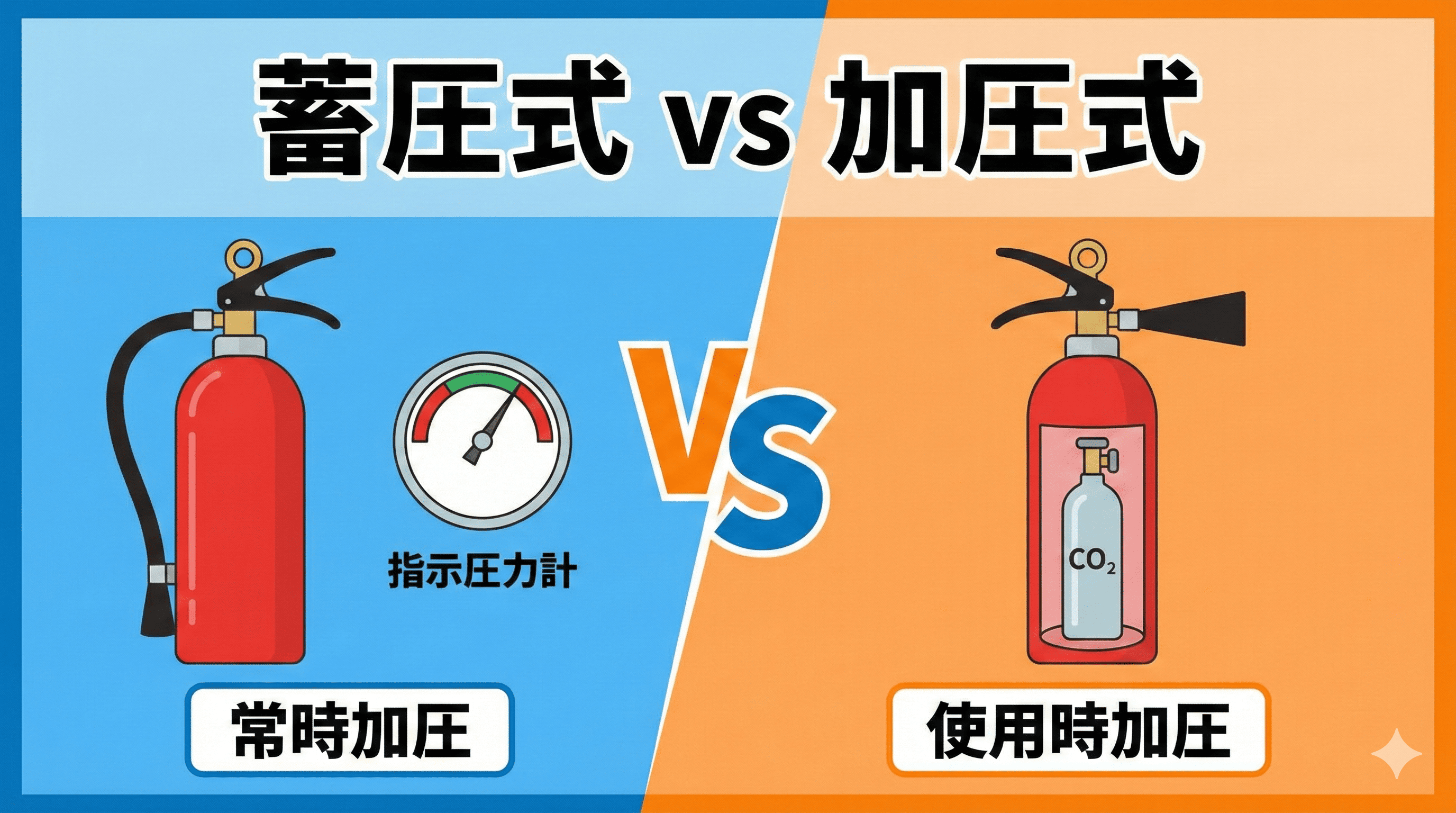

加圧式には、加圧用ガス容器を使う方式だけでなく、化学反応式や手動ポンプ式も含まれます。そのため「加圧式なら必ずガス容器とカッターがある」と一律には言えません。方式の詳しい比較は「蓄圧式と加圧式消火器の違い」で解説しています。

消火器の主要部品と役割

次の表は、代表的な手さげ式消火器を理解するための整理です。すべての消火器が同じ部品構成ではありません。

ホースやノズルの有無、容器の材質、キャップとバルブの構成などは型式によって異なります。すべてに同じ部品が備わると暗記するのではなく、何を収め、どこを開閉し、どの経路で放射するかを追うと理解しやすくなります。

安全栓と安全栓の封

安全栓は、レバーなどが不用意に作動するのを防ぐ部品です。規格省令第21条は、不時の作動を防止するため安全栓を設けることを原則とし、容易に引き抜けることと、引き抜きに支障のない封を施すことを定めています。

ただし、手動ポンプで作動する水消火器や、転倒の一動作で作動する消火器には例外があります。「すべての消火器に黄色いピンが付く」と色や形まで一律に覚えず、現物の操作表示を確認します。

指示圧力計が示すもの

指示圧力計は、蓄圧式消火器の本体容器内が使用圧力の範囲にあるかを確認する部品です。規格省令第28条では、使用圧力の範囲を示す部分を緑色で明示するよう定めています。

指示圧力計から直接分かるのは圧力の状態です。消火剤の残量、容器内部の腐食、ホースの詰まりまで分かる計器ではありません。針が緑色範囲内でも、外形や各部品は別に確認します。

二酸化炭素消火器などは例外

蓄圧式でも、二酸化炭素消火器とハロン1301消火器は、規格省令上、指示圧力計を設ける対象から除かれています。消防庁の点検要領では、指示圧力計を持たない二酸化炭素消火器とハロゲン化物消火器は、質量を測定して確認します。

したがって、圧力計がないことだけで加圧式とは断定できません。方式の確認は、本体の銘板・ラベルにある「加圧式」「蓄圧式」の表示を優先します。

加圧用ガス容器・カッター・ガス導入管

代表的なガス加圧式消火器では、次の部品が連動します。

1. レバーなどの操作装置を作動させる
2. 切り矢（カッター）が加圧用ガス容器の封板を破る
3. ガスがガス導入管を通って本体容器へ入る
4. 生じた圧力で消火剤がサイホン管、ホース、ノズルへ進む

加圧用ガス容器の中身は二酸化炭素だけとは限りません。消防庁の点検要領は、液化炭酸ガスのほか、窒素ガスや混合ガスを充てんする構造も想定しています。

また、加圧式という分類には化学反応式と手動ポンプ式も含まれます。ここで示した流れはガス加圧式の代表例です。

減圧孔・減圧溝は方式だけで決めない

減圧孔または減圧溝は、充てんなどのためにキャップやプラグを外す途中で、本体容器内を完全に減圧できるようにする構造です。キャップが圧力を受けたまま外れる事故を防ぐ役割があります。

未使用の加圧式は通常時に高い本体内圧を持たないという一般的な説明だけで、「加圧式に減圧孔は不要」と判断してはいけません。使用途中などで残圧がある場合も想定し、型式に応じた安全構造が設けられています。

安全弁と減圧孔の違い

安全弁と減圧孔は、どちらも圧力に関係しますが、同じ部品ではありません。

規格省令は、加圧式・蓄圧式の双方について安全弁の作動圧力を定めています。また、二酸化炭素消火器や加圧用ガス容器の容器弁に設ける安全弁も規定しています。「安全弁は蓄圧式だけ」とも言えません。

二酸化炭素消火器で見る特殊な構成

二酸化炭素消火器は、容器に充てんした液化二酸化炭素を、容器弁から放射する構造です。代表的な構成には、安全栓、レバー、容器弁、サイホン管、ホース、ホーンなどがあります。

• 容器弁：レバー操作で開き、二酸化炭素を放射経路へ送る
• サイホン管：容器内の液化二酸化炭素を容器弁側へ導く
• ホース・ホーン：放射した二酸化炭素を火元へ導く
• ホーン握り：点検要領でも脱落の有無を確認する把持部

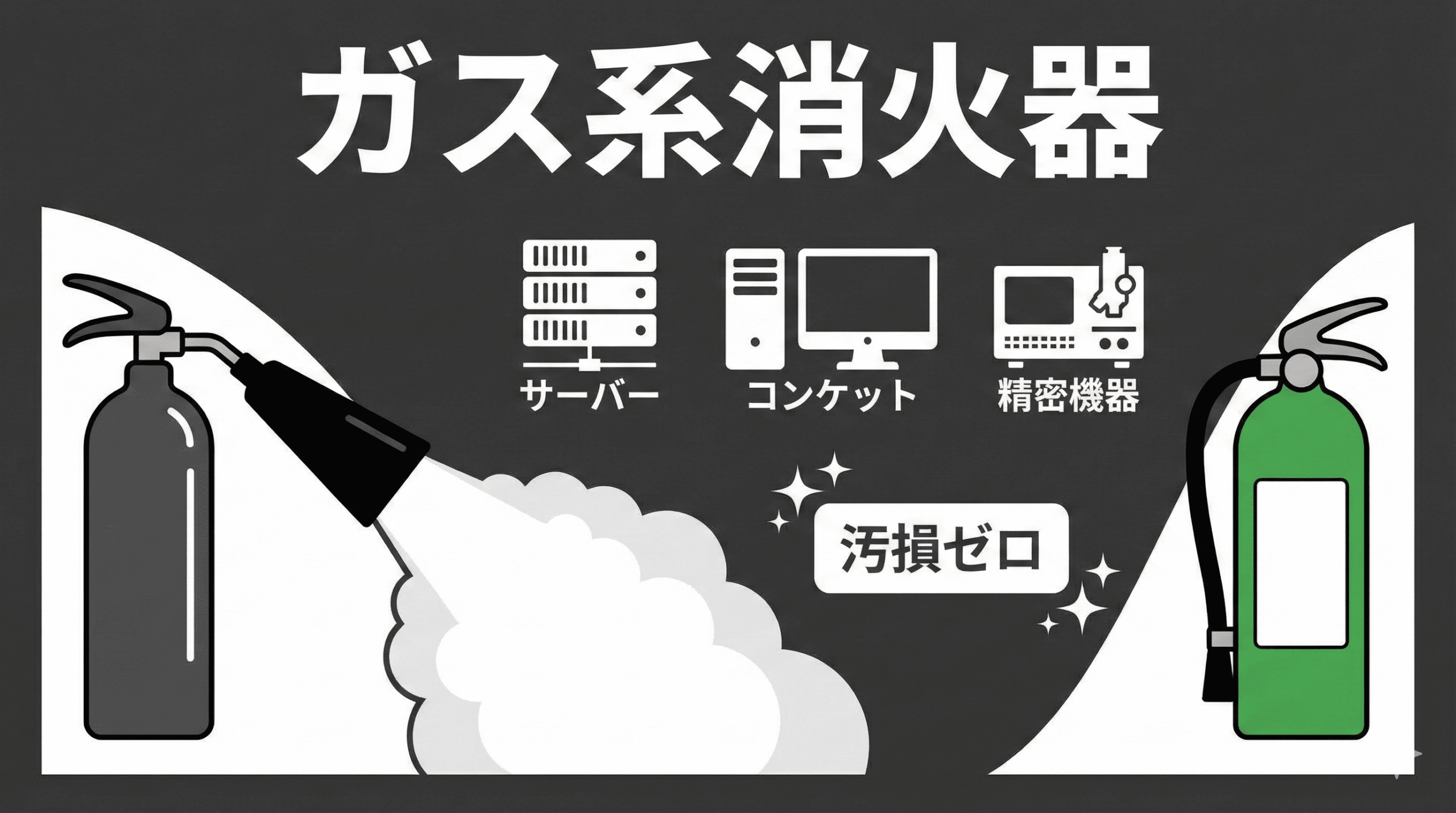

放射時はホーンなどが低温になることがあります。取扱説明書が指定する把持部を持ち、放射部に直接触れたり、人へ向けたりしないでください。二酸化炭素消火器の構造と安全上の注意は「二酸化炭素消火器とハロゲン化物消火器」でも解説しています。

外観から確認する順序

部品名を覚えるだけでなく、どの情報を優先して確認するかも重要です。

1. 銘板・ラベル：加圧方式、消火剤、型式、使用方法、放射性能などを確認する
2. 安全栓と封：外れ、損傷、変形、装着状態を確認する
3. 操作部：レバー、押し金具などに変形・損傷がないか確認する
4. 放射経路：ホース、ノズル、ホーンに損傷・老化・詰まりがないか確認する
5. 圧力と外形：指示圧力計がある型式では針を確認し、本体容器の腐食・変形も別に確認する

これは外観を学ぶための順序です。法定点検や分解整備を一般利用者が行う手順ではありません。点検の対象と判定方法は「消火器の点検方法」を参照してください。

混同しやすい組み合わせ

オリジナル理解度チェック

問題1

不時の作動を防止するために設ける部品はどれですか。

1. 安全栓
2. サイホン管
3. 指示圧力計
4. ガス導入管

問題2

指示圧力計がない消火器について、適切な判断はどれですか。

1. 必ず加圧式である
2. 必ず使用済みである
3. 表示を確認しなければ方式を断定できない
4. 消火剤が入っていない

問題3

減圧孔・減圧溝の主な役割はどれですか。

1. 消火剤を泡にする
2. キャップなどを外す途中で本体容器内を減圧する
3. 消火剤の残量を測る
4. 適応火災を表示する

問題4

代表的なガス加圧式で、加圧用ガス容器の封板を破る部品はどれですか。

1. カッター
2. パッキン
3. ホーン握り
4. 指示圧力計

問題5

指示圧力計の針が緑色範囲内にあるとき、直接確認できるものはどれですか。

1. 本体容器の内部腐食がないこと
2. 消火剤量が規定量であること
3. 使用圧力の範囲内であること
4. ホース内部に詰まりがないこと

まとめ

• 安全栓は不時の作動を防ぎ、安全栓の封や使用済み表示装置とは区別する
• 指示圧力計は蓄圧式に原則必要だが、二酸化炭素消火器などに例外がある
• ガス加圧式では、加圧用ガス容器・カッター・ガス導入管が連動する
• 減圧孔・減圧溝と安全弁は別の安全構造で、どちらも方式名だけで有無を決めない
• 部品構成と操作方法は型式で異なるため、銘板・ラベルを優先する

次は、各部品を実際の点検項目と結び付けると理解が深まります。「消火器の点検方法」「蓄圧式消火器の整備手順」「加圧式消火器の整備手順」も続けて確認してください。
